智慧电力解决方案
随着电网建设的日趋完善,地下电力线缆在我国的规模总量到达了惊人的级别,与此同时,大量因为施工不当造成的电力线缆被破坏的,对生产生活造成巨大损失的案例也成为了频率极高的社会事件
智慧电力解决方案
方案简介 方案架构 主要设备 软件功能

  随着电网建设的日趋完善,地下电力线缆在我国的规模总量到达了惊人的级别,与此同时,大量因为施工不当造成的电力线缆被破坏的,对生产生活造成巨大损失的案例也成为了频率极高的社会事件。


  由于电力线缆一般是在施工过程中被挖断,从施工开始到挖断一般都有几十分钟到数小时的缓冲期,如果能够在施工开始的时候及时预警,派人赶赴现场进行告知,则能够有效的阻止这种事故的发生,挽回巨量的经济损失。

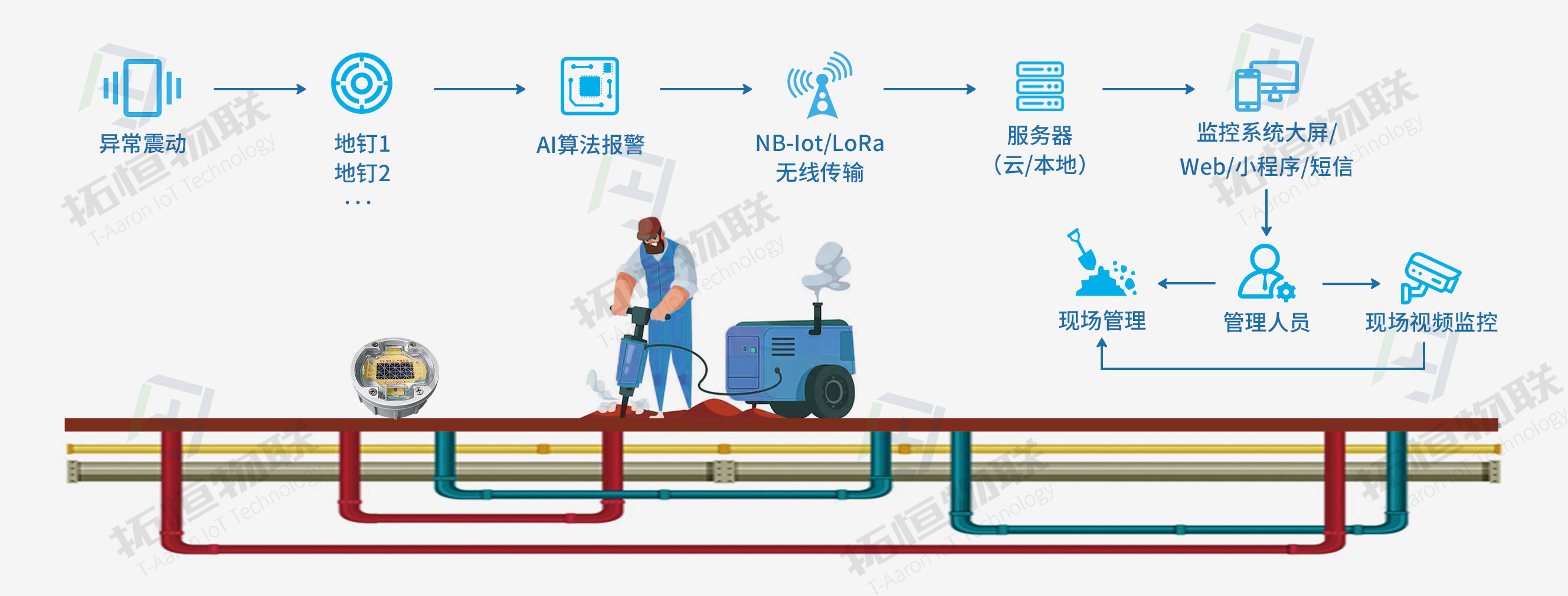

方案架构

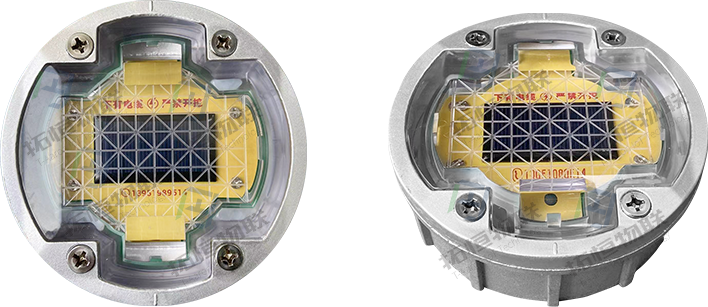

  智慧地钉整机采用超低功耗设计,利用高效率太阳能电板为内置大容量锂电池储电,在连续10个阴雨天甚至更长时间可保证设备正常工作,在高强度亚克力透明面板保护下,睛天不怕晒,雨天不怕淋,普通外力击不跨。



  通过内置的高精度多功能振动传感器,智慧地钉可实时感知路面的震动压力,检测电缆通道两侧十几米范围内的重型器械施工情况。高速率、高性能的主控芯片,具有优异的AI自学习算法,在试运行之初有15天的自学习周期,通过信息交互、人工干预、大数据共享,实现对外破机械施工特性的精准锁定,并可以自动过滤车辆通行共振带来的误报警。



  异常震动情况时,设备本地高亮LED灯闪烁报警,同时通过内嵌的NB模块将报警信息,以无线的方式推送到监控后台,并联动巡检员的手机小程序报警提醒。



主要设备


  智慧地钉采用预埋的方式安装,其采用振动传感器,通过对振动检测,配合滤波算法,能够有效感知周边机械设备对地表的破坏,对施工点可能造成的影响进行有效评估。同时,对于车辆碾压及其他形式造成的振动,能够去除干扰,做到极低的误报率。


  智慧地钉根据应用场景采用两种通讯方式:

  1)基于运营商NB的通讯方式,应对城市,乡镇等NB信号相对覆盖较为完善的场景,设备主要采用NB的通讯方式。当出现需要上报的信息时,设备通过运营商NB网路与云端后台进行交互。

  2)基于LORA自组网的方式,应对农村及用户站较为偏远的地区,采用LORA自组网方式作为有效的补充。


软件功能
1)设备管理功能

  对设备进行简单的管理,包括设备的ID,安装时间,安装地点等的信息录入。设备电量采集,设备健康度分析等等。


2)OTA 在线升级功能

  对设备内的固件版本进行在线升级,确保设备在不移动的情况下,无缝解决设备


3)多设备逻辑拓扑分析

  根据线状或面状的设备振动回传情况,进行施工中心点的情况分析,确定施工机械设备的强度和危害程度。随着算法的迭代和升级,最终形成区域级的综合分析能力。


4)结合GIS地图系统进行动态预警

  平台搭载地图系统,对设备坐标进行地图标记,能够快速及精确的定位。


5)TSN时间同步系统

  由于振动分析对时间戳有很强的要求,所以对终端的时间同步有一定的门槛。这里我们采用独有的TSN(物联网网络时间同步)技术进行终端时间同步。该方案能够摆脱对GPS的依赖,将整个网络时间调到相对同步的状态。


6)移动客户端
  采用小程序进行推送和简单设备功能的查看,为维护人员提供方便。
